サウンドテックの設置方法
 |
 |
１ チークパッドを取り外す
チークパッドのボタンを3箇所外してからヘルメット２ センターパッドを取り外す
センターパッドの後頭部部分をヘルメット下方向に向かって引き抜きます。
引き抜いた後頭部部分を前方にめくり上げます。
３ スピーカーを取り付けます
スピーカーを図の位置に貼り付けます。
※装着後にも位置調整が可能です。
※脱着時はスピーカー本体を引っ張らずにヘルメットとの設置面のマジックテープに手をかけてゆっくりはずしてください。

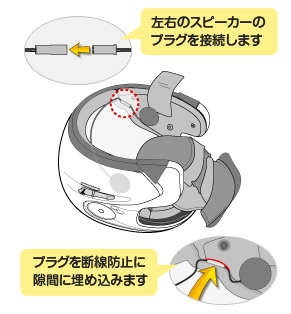

４ プラグを接続します
左右のスピーカーのプラグを接続します。プラグは押し込んできっちりはめてください。
接続したプラグは断線予防としてヘルメットのチークと後頭部の隙間に埋め込みます。
※カプラを抜くときはコードを引っ張らず、カプラ同士を引っ張ってはずしてください。
コードを引っ張ると断線の原因になりますのでご注意ください。
５ ケーブルホルダーにミニジャックを通します
あご紐についているケーブルホルダーにミニジャックを通します。

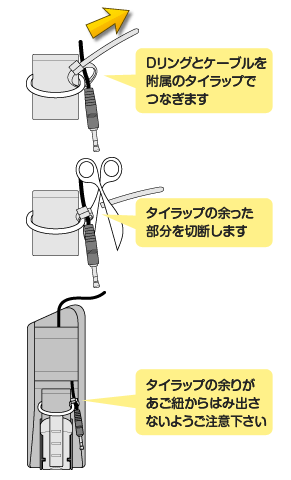

６ ミニジャックをタイラップで固定します
あご紐のDリングとミニジャックの付け根付近を附属のタイラップバンドで固定します。
Dリングとミニジャックケーブルを包んだ状態でタイラップを締め上げます。
タイラップバンドの余った部分はニッパー等で切断し、削除します。
タイラップバンドの余った部分はあご紐からはみ出さないように調整してください。

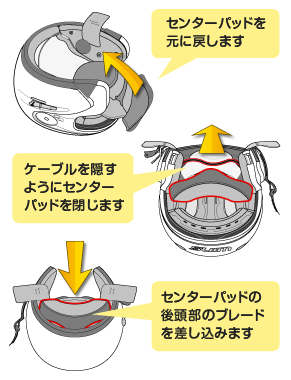

７ ケーブルを挟み込みセンターパッドを閉じる
ケーブルをセンターパッドとヘルメット本体の間に挟みこむようにセンターパッドを閉じます。
※コードは後頭部に納まるように収納してください。
ヘルメット上部に納めるとコードに負荷が掛かり易くなり、断線の原因となりますのでご注意ください。
８ チークパッドを元に戻します
チークパッドのブレードをヘルメットに差し込みます。
もしケーブルがはみ出しているようならチークパッドとヘルメット本体の間に挟みこんでボタンをとめます。
1. マジックテープを取り付ける
スピーカーを取り付ける位置に、付属のマジックテープ（柔らかい面）を貼り付けて下さい。
※マジックテープは、お持ちのヘルメットにあわせて、ハサミ等で切って調整して下さい。
ウインズヘルメットをご利用の方へ
ウインズヘルメット「ＣＲ－I」、「ＣＲ－II」にはあらかじめ専用生地が貼られています。マジックテープの貼り付けは不要です。
2. 内装を外しスピーカーを取り付ける
あらかじめΦ３.５のミニジャックを左または右のどちら側で使用するか決めておいて下さい。
ヘルメットの内装の真ん中部分を少しだけ外し、ミニジャックが左右のどちら側にくるのかに気をつけながらセットして下さい。余ったケーブルや接続コネクタ等は髪に絡まったりすると危険です。これらは内装の中に仕舞い込んでください。
内装を外せないタイプの場合は、まずスピーカーとケーブルの接続コネクタを外して下さい。次に内装に約１cm程度の切り込みをいれ、細い針金等を利用してケーブルを通してください。
※付属の巻き取り式延長ケーブルは左右を均等な力で引っ張って下さい。
3. さらにスマートに使うために
付属のスポンジとマジックテープを利用して高さ調整ができます。付属の巻き取り式延長ケーブルはケーブルの左右を均等な力で引っ張って下さい。ミニジャックはアゴヒモに固定するとよりスマートにお使いいただけます。
ウインズヘルメットをご利用の方へ
ウインズヘルメット「ＣＲ－I」、「ＣＲ－II」はあらかじめアゴヒモに通せるようになっています。
高さ調整用スポンジが付属されていますのでご利用下さい。斜め等の角度を調整するには、調整用スポンジを半分に切ってご利用下さい。
ご注意事項
他メーカーのヘルメットで耳のクリアランスが狭いタイプの場合、ヘルメット着脱時に耳など顔の一部と擦れてスピーカーのカバーが外れる場合がございます。
